[종목탐색] 넥스틴 (반도체 장비)

1. 주가 흐름 (주봉 Full Shot)



https://finance.naver.com/item/fchart.naver?code=348210

Npay 증권



2. 기업 개요

[주요 사업]

▶ 반도체 검사 장비 제조 : 반도체 공정 중 발생하는 미세 결함을 검사하는 **광학 기반 웨이퍼 검사 장비(AOI)**를 개발·생산합니다. 특히 패턴 결함 검사 장비 분야에서 강점을 보유하고 있으며, 미세 공정이 진행될수록 수요가 증가하는 핵심 장비입니다.

▶ 패턴 결함 검사 시스템 : 반도체 회로 패턴의 결함을 검출하는 광학 검사 솔루션을 제공하며, 고해상도 이미지 분석 기술과 자체 알고리즘을 기반으로 공정 수율 향상에 기여합니다. 주요 고객사는 글로벌 메모리 및 파운드리 반도체 기업입니다.

▶ 반도체 공정 검사 자동화 솔루션 : 검사 장비와 소프트웨어를 결합한 공정 모니터링 및 분석 시스템을 제공하여 반도체 제조 과정에서 결함 데이터를 분석하고 생산 효율을 높이는 솔루션을 공급합니다.

▶ 장비 업그레이드 및 유지보수 서비스 : 기존 설치된 검사 장비의 성능 업그레이드, 유지보수 서비스 및 관련 소모품 공급을 통해 안정적인 장비 운영과 추가적인 매출을 창출하고 있습니다.



[기업 기본 정보]

▶ 기업명 : 넥스틴
▶ 상장 구분 : 코스닥 (KOSDAQ, 종목코드 348210)
▶ 설립일 : 2010년 6월 23일
▶ 회사 소재지 : 경기 화성시 동탄산단9길 23-12, 7층
▶ 직원수 : 149명 (2025년 하반 기준)
▶ 대표자 : 박태훈



[최근 시장 관심 이유]

▶ 반도체 미세 공정 확대에 따른 검사 장비 수요 증가 : 반도체 공정이 10nm 이하 초미세 공정으로 발전하면서 미세 결함을 검출하는 광학 검사(AOI) 장비의 중요성이 크게 증가하고 있습니다. 넥스틴은 패턴 결함 검사 장비 분야에서 기술력을 보유하고 있어 메모리 및 파운드리 기업의 공정 고도화에 따른 수혜 기업으로 평가받고 있습니다.

▶ 국산 검사 장비 대체 수요 확대 : 글로벌 검사 장비 시장은 미국 장비 기업 중심으로 형성되어 있지만, 국내 반도체 기업들이 공급망 안정성과 비용 경쟁력을 위해 국산 장비 채택을 확대하면서 넥스틴이 대표적인 국산 검사 장비 기업으로 주목받고 있습니다.

▶ 메모리 및 파운드리 투자 사이클 회복 기대 : AI 반도체, 데이터센터, 고성능 컴퓨팅(HPC) 수요 증가로 인해 반도체 기업들의 설비 투자(CAPEX) 회복 기대감이 높아지고 있습니다. 검사 장비는 공정 안정성과 수율 확보에 필수적이기 때문에 투자 확대 시 수혜 가능성이 높습니다.

▶ 고해상도 검사 기술 경쟁력 : 넥스틴은 자체 광학 설계와 결함 검출 알고리즘을 기반으로 고해상도 패턴 검사 기술을 확보하고 있으며, 미세 공정에서 요구되는 검사 정확도를 지속적으로 개선하면서 글로벌 검사 장비 시장에서 경쟁력을 확보하고 있다는 평가를 받고 있습니다.

▶ 반도체 검사 장비 시장 성장성 : 반도체 공정이 복잡해질수록 검사 단계가 증가하면서 검사 장비 시장 자체가 빠르게 성장하는 구조입니다. 특히 미세 공정, 3D 구조 반도체, 첨단 패키징 확대 등으로 검사 장비의 중요성이 높아지면서 넥스틴 같은 검사 장비 기업이 시장에서 관심을 받고 있습니다.

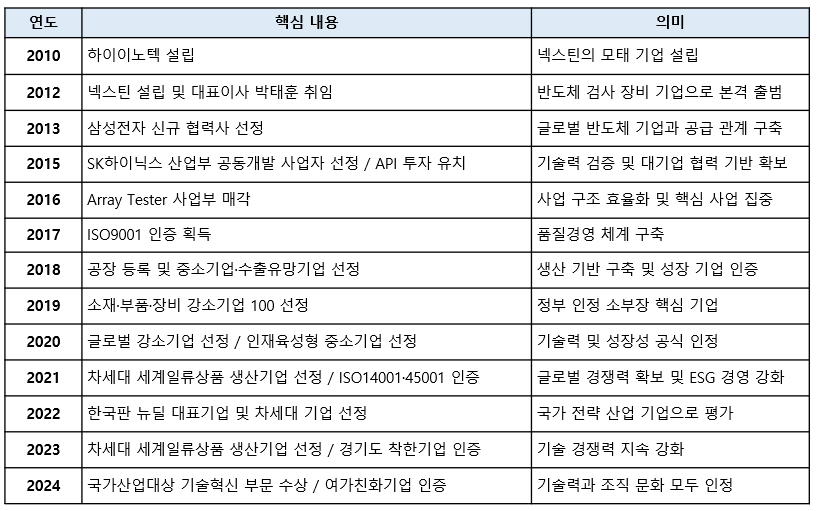

3. 주요 연혁

4.사업개요

[핵심 사업]

▶ 반도체 패턴 결함 검사 장비(AOI Inspection System) : 넥스틴의 핵심 사업으로, 반도체 제조 공정에서 웨이퍼 위에 형성된 미세 회로 패턴의 결함을 검출하는 광학 검사 장비를 개발·생산합니다. 고해상도 광학 기술과 자체 결함 검출 알고리즘을 기반으로 미세 공정에서 발생하는 결함을 정밀하게 분석하며, 공정 수율 개선에 중요한 역할을 합니다.

▶ 반도체 공정 모니터링 및 분석 시스템 : 검사 장비에서 수집된 데이터를 기반으로 공정 상태를 분석하고 결함 원인을 추적하는 소프트웨어 및 분석 솔루션을 제공합니다. 이를 통해 반도체 제조 공정의 안정성을 높이고 생산 효율을 개선할 수 있도록 지원합니다.

▶ 반도체 검사 장비 업그레이드 및 유지보수 : 기존 고객사에 공급된 검사 장비의 성능 업그레이드, 유지보수 및 기술 지원 서비스를 제공하여 장비의 장기적인 운영 안정성을 확보합니다. 또한 검사 장비 운용에 필요한 소모품 및 부품 공급을 통해 안정적인 반복 매출 구조를 구축하고 있습니다.

▶ 차세대 반도체 검사 기술 개발 : 미세 공정 및 첨단 반도체 구조에 대응하기 위해 고해상도 광학 검사 기술, 결함 분석 알고리즘, 차세대 검사 장비 플랫폼을 지속적으로 개발하고 있습니다. 이를 통해 메모리 반도체뿐 아니라 파운드리 및 첨단 공정 분야로 사업 영역을 확장하고 있습니다.

▶ 반도체 공정 검사 자동화 솔루션 : 넥스틴은 단순히 결함을 찾아주는 검사 장비만 판매하는 것이 아니라, 검사 장비에서 얻어진 데이터를 소프트웨어와 연동해 공정 상태를 실시간으로 모니터링하고, 결함의 원인을 분석하며, 생산 효율을 높일 수 있도록 지원하는 통합 솔루션을 제공합니다. 예를 들어 웨이퍼 검사 과정에서 특정 위치, 특정 패턴, 특정 공정 단계에서 반복적으로 결함이 발생하면, 장비가 이를 이미지와 데이터로 검출하고 소프트웨어가 그 결함의 유형·빈도·발생 구간을 분석합니다. 이를 통해 고객사는 어느 공정에서 문제가 생겼는지 더 빠르게 파악할 수 있고, 불량 원인을 조기에 잡아 수율을 높일 수 있습니다. 즉, 단순히 “불량이 있다”를 보여주는 수준이 아니라, 어디에서, 왜, 얼마나 반복적으로 문제가 생기는지까지 분석해서 공정 개선에 활용하게 해주는 것이 핵심입니다



[핵심 기술력]

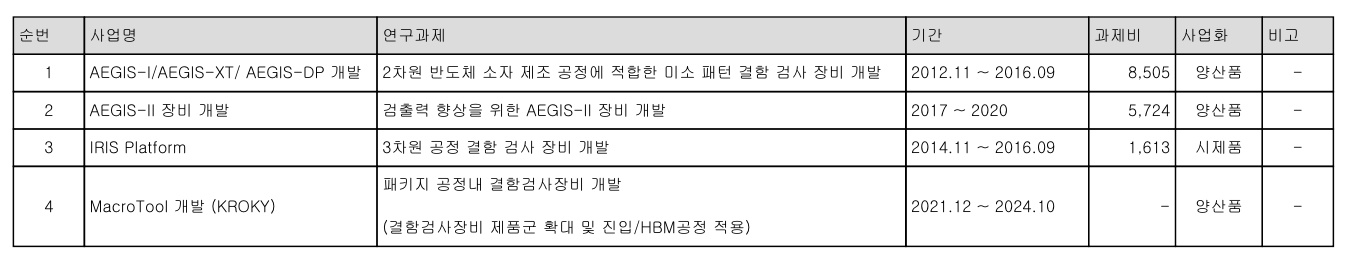

▶  최근 3개년 주요 연구개발 실적

넥스틴의 장비는 180Hz 레이저를 사용하며, 최대 검출 감도는 40mm, 최대 검사속도는 300mm 웨이퍼 기준으로 시간 당 40매로 세계 최고의 기술력을 가진 KLA 장비와 동등한 성 능. Hitchi 장비보다는 3년의 기술력 차이(당사 우위)를 보이고 있습니다. 국내 중소기업 중에 유일하게 이스라엘에 이미지 프로세싱 연구소를 설립하여 운영하고 있고. 2014년 국내 최초로 웨이퍼 미소 패턴 결함 검사 장비인 AEGIS Wafer Inspection System 의 시제품을 개발하여 독일 프라운호퍼(Fraunhofer) 연구소와 함께 성능 평가를 진행하였고 제품판매에도 성공했습니다. 이러한 연구를 바탕으로 SK하이닉스, 삼성전자 동부하이텍으로부터 성능인증을 획득하고  2020년부터 국내 업체 최초로 중국 반도체 소자 제조사들에게 제품을 공급하고 있습니다.

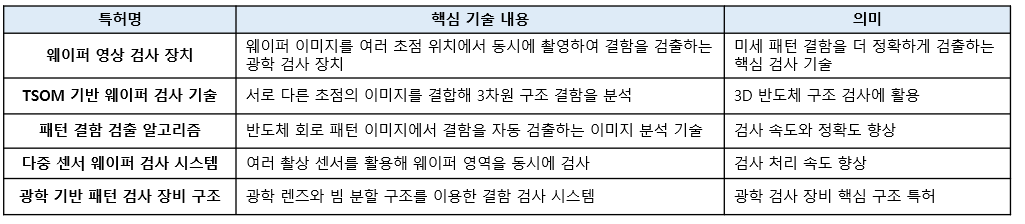

▶ 특허 보유:  광학적 웨이퍼 검사 장치의 해상력 강화 방법 및 이를 이용한 TSOM 영상 획득 방법 등을 포함한 22개의 특허를 보유 중에 있으며 1개의 특허를 출원 중에 있습니다. 특허 출원국은 미국, 일본, 한국 등입니다.

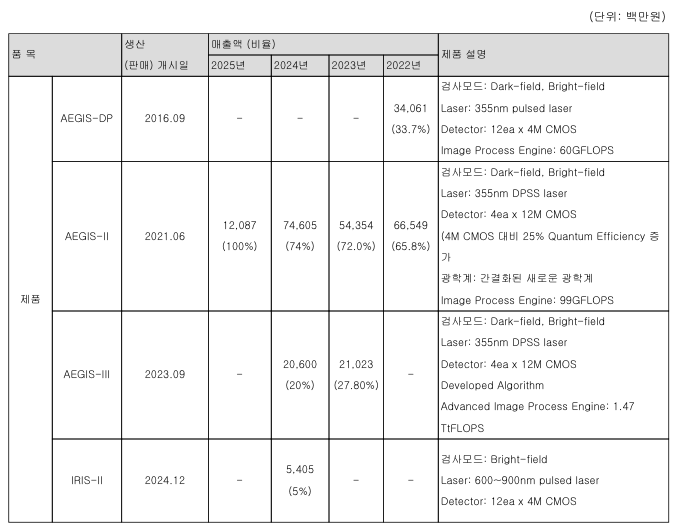

5. 주요 제품 매출 구성



6-1 연간 재무 [시총 : 8623억]





https://finance.naver.com/item/coinfo.naver?code=348210

Npay 증권

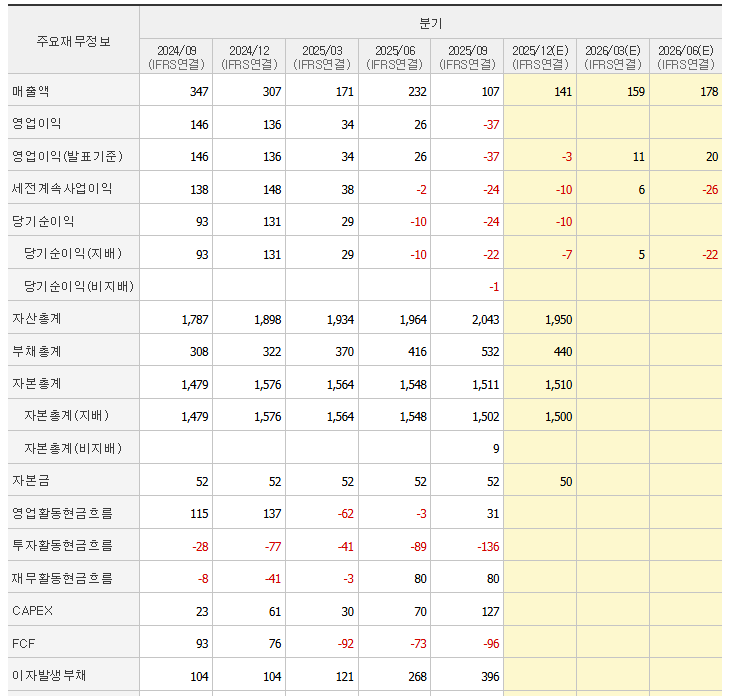

6-2 분기 재무 [시총 : 8623억]





7. 주주 정보



8. 관련 정보











9-1 관련 기사

[전망]: 넥스틴, 세계 유일 2D 이미징 장비로 반도체 결함 잡는다

-날짜 : 2025.12.02
-핵심 내용 : 반도체 검사 장비 전문기업 넥스틴 주가가 크게 오르고 있다. 2일 한국거래소에 따르면 이날 오후 6.74% 올라 6만 9700원에 거래되고 있다. 주가는 급등이후 하락추세에서 급반전 하는 모습이다. 넥스틴이 세계 유일의 2차원 이미징 기술 기반 장비를 개발하며 글로벌 반도체 시장에서 두각을 나타내면서 주가에 훈풍을 불어 넣고 있는 것으로 해석된다.
https://www.pinpointnews.co.kr/news/articleView.html?idxno=401773&utm_source=chatgpt.com

넥스틴, 세계 유일 2D 이미징 장비로 반도체 결함 잡는다 - 핀포인트뉴스



9-2 관련 기사

[전망] 3D 메모리 시대 겨냥 넥스틴, 차세대 검사 솔루션 공개

-날짜 : 2026.02.12.
-핵심 내용 : 반도체 검사 장비 기업 넥스틴이 11일부터 13일까지 서울 코엑스에서 개최되는 국내 최대 반도체 전시회 ‘세미콘 코리아(SEMICON Korea) 2026’에 참가해 차세대 3D 디바이스 공정 수율 극대화를 위한 혁신 장비 ‘IRIS-III’를 전격 출시했다.

https://www.hankyung.com/article/202602122313i

3D 메모리 시대 겨냥 넥스틴, 차세대 검사 솔루션 공개





9-3 관련 기사

[실적] 넥스틴, 13.6억 규모 자사주 처분 결정

-날짜 : 2026.01.09
-핵심 내용 : 넥스틴(348210)은 경영성과에 따른 인센티브 지급으로 13억5873만원 규모의 자사주 1만9550주를 임직원을 대상으로 처분한다고 9일 공시했다. 처분 대상 주식 가격은 6만9500원이며 처분 예정 기간은 이날부터 오는 17일까지다.

https://v.daum.net/v/20260109162804597

넥스틴, 13.6억 규모 자사주 처분 결정





9-4 관련 기사

[전망] 넥스틴, HBM·칩렛 검사장비 '아스퍼' 출시…"최첨단 패키징 공략"

-날짜 : 2025.12.17
-핵심 내용 : 대한민국 반도체 검사 장비 선도기업 넥스틴은 17일부터 19일까지 일본 도쿄에서 열리는 세계 최대 반도체 장비 전시회 ‘세미콘 재팬(SEMICON Japan) 2025’에서 차세대 패키징 공정 검사장비 ‘ASPER(아스퍼)’를 공식 출시했다고 17일 밝혔다.

https://zdnet.co.kr/view/?no=20251217175840

넥스틴, HBM·칩렛 검사장비 '아스퍼' 출시…"최첨단 패키징 공략"



9-5 관련 기사

[전망] 코스닥대상에 넥스틴...반도체장비 국산화 선도

-날짜 : 2025.11.25
-핵심 내용: 반도체 검사장비 기업 넥스틴이 대한민국코스닥대상에서 국무총리상을 받았습니다. 반도체 장비 시장에서 국산화를 선도해온 공로를 인정 받은 셈입니다. 자사주 매입 등 주주친화 행보도 이어가고 있는데요. 김원규 기자가 전합니다.

https://www.fint.co.kr/internal/app/stories/hktv-news-A202511250444/

코스닥대상에 넥스틴...반도체장비 국산화 선도 [이제는 코스닥]





10. 사업  비교 검토





[핵심 분야별 상세 성장성 분석]

▶ 반도체 검사 장비 : 미세공정 확대로 검사 수요 폭증

글로벌 반도체 검사·계측 장비 시장은 AI 반도체, 고성능 컴퓨팅(HPC), 첨단 파운드리 공정 확대에 따라 2030년 약 200억 달러 이상 규모로 성장할 것으로 전망됩니다. 특히 5nm 이하 초미세 공정과 3D 구조 반도체가 확대되면서 회로 패턴의 결함을 검출하는 전공정 패턴 검사 장비(AOI)의 중요성이 크게 증가하고 있습니다. 넥스틴은 이러한 패턴 결함 검사 장비를 국산 기술로 개발한 기업으로, 글로벌 시장을 사실상 독점하고 있는 KLA 중심 구조에서 국산 대체 장비로 주목받는 기업입니다.



▶ 첨단 반도체 공정 : EUV·3D 구조로 검사 공정 증가

반도체 공정이 EUV 노광과 3D 구조(3D NAND, HBM 등)로 발전하면서 공정 복잡도가 급격히 상승하고 있습니다. 공정이 복잡해질수록 불량 발생 가능성이 높아지기 때문에 검사 공정 횟수와 검사 장비 수요가 함께 증가합니다. 특히 미세 패턴 결함을 검출하는 고해상도 광학 검사 장비의 중요성이 커지고 있으며, 넥스틴은 광학 기반 패턴 검사 기술(TSOM 등)을 통해 첨단 공정 대응 기술을 확보하고 있어 향후 공정 고도화에 따른 수혜가 기대됩니다.



▶ 검사 데이터 기반 공정 분석 : 장비에서 솔루션으로 확장

최근 반도체 제조 산업에서는 단순 검사 장비 공급을 넘어 검사 데이터 분석 기반 공정 최적화 솔루션의 중요성이 커지고 있습니다. 검사 장비에서 생성되는 대량의 결함 데이터를 분석해 공정 이상을 조기에 발견하고 수율을 개선하는 것이 핵심 경쟁력으로 자리잡고 있습니다. 넥스틴은 검사 장비와 소프트웨어를 결합한 공정 모니터링 및 결함 분석 솔루션을 통해 장비 판매 이후에도 유지보수와 데이터 분석 서비스 등 추가적인 수익 모델을 확보할 가능성이 있습니다.



▶ 국산 검사 장비 확대 : 공급망 재편 수혜

글로벌 반도체 산업에서는 최근 공급망 안정성과 기술 자립을 위한 국산 장비 채택 확대 움직임이 나타나고 있습니다. 기존 검사 장비 시장은 미국 기업(KLA)이 높은 점유율을 차지하고 있지만, 국내 반도체 기업들이 국산 장비 도입을 확대하면서 넥스틴과 같은 국내 검사 장비 기업의 시장 기회가 확대될 가능성이 있습니다. 이러한 흐름은 장기적으로 국내 반도체 장비 생태계 성장과 함께 넥스틴의 매출 확대에도 긍정적인 요인으로 작용할 것으로 평가됩니다.



[핵심 고난도 기술]

1. TSOM 기반 패턴 결함 검사 (Through-Focus Scanning Optical Microscopy)

TSOM은 서로 다른 초점 위치에서 촬영한 여러 장의 웨이퍼 이미지를 분석하여 나노 수준의 패턴 결함을 검출하는 광학 검사 기술입니다.

▶ 핵심 가치 : 기존 단일 초점 검사 방식보다 미세 패턴 결함 검출 능력이 크게 향상되며, 10nm 이하 초미세 공정에서도 안정적인 검사 정확도를 확보할 수 있습니다.

▶ 차별점 : 전자빔(e-beam) 검사 장비 대비 검사 속도가 빠르고 비용이 낮아 대량 생산 공정에서 효율적인 검사 솔루션을 제공합니다. 특히 메모리 및 파운드리 공정에서 반복적으로 발생하는 패턴 결함을 빠르게 찾아낼 수 있는 것이 강점입니다.



2. 고해상도 광학 검사 시스템 (High-Resolution Optical Inspection)

넥스틴은 자체 광학 설계와 다중 센서 기반 영상 기술을 활용해 웨이퍼 표면의 미세 패턴을 고해상도로 검사하는 광학 검사 장비를 개발했습니다.

▶ 핵심 가치 : 나노 단위 회로 패턴의 미세 결함을 정확하게 검출하여 반도체 공정 수율 개선에 직접적으로 기여합니다.

▶ 차별점 : 글로벌 검사 장비 시장을 장악하고 있는 미국 장비 대비 국산 기술 기반 검사 장비로 평가되며, 광학 설계·영상 처리 알고리즘을 결합한 독자 기술을 보유하고 있습니다.



3. 결함 이미지 분석 알고리즘 (Defect Detection Algorithm)

웨이퍼 검사 과정에서 생성되는 대량의 이미지를 분석해 패턴 이상, 오염, 미세 결함 등을 자동으로 식별하는 머신비전 기반 알고리즘 기술입니다.

▶ 핵심 가치 : 검사 장비에서 발생하는 데이터를 자동 분석하여 불량 원인을 빠르게 파악하고 공정 안정성을 높이는 역할을 합니다.

▶ 차별점 : 단순한 이미지 검사 기능을 넘어 결함 유형을 분류하고 반복 패턴을 분석하여 공정 개선 데이터로 활용할 수 있는 분석 플랫폼으로 확장 가능성이 있습니다.
